墨路系统解决方案-支持定制流体产品

 提供整套墨路系统解决方案
   KUNAG 库纳格流体控制系统(上海)有限公司是一家专注流体控制领域内的元器件研发、生产、定制和系统集成公司,产品主要包括两通电磁阀、三通电磁阀、集成阀组、电动二级墨盒带电磁阀、透明二级墨盒、手动阀、空气瓶、降压芯片、温控芯片、夹管阀、隔膜阀、供墨负压系统、接头配件及进口产品等!
提供负压供墨系统的相关配件主要包括:耐腐蚀两通电磁阀、耐腐蚀三通电磁阀、正压负压切换电磁阀、二级墨盒带电磁阀、自动二级墨盒、1拖1喷头二级墨盒、1拖2喷头二级墨盒、1拖3喷头二级墨盒、1拖4喷头二级墨盒、1拖6喷头二级墨盒、1拖8喷头二级墨盒、1拖32喷头二级墨盒、1拖64喷头二级墨盒、1拖128喷头二级墨盒、单玻璃透明二级墨盒、双玻璃透明二级墨盒、空气瓶、保护瓶、安全瓶、二级墨盒带1个手动阀、二级墨盒带2个手动阀、二级墨盒带3个手动阀、二级墨盒带4个手动阀、温控芯片、降压芯片、加热片、温度传感器、液位开关、浮球感应开关、双路负压系统、多路负压系统、智能压墨与吸墨一体控制板、6路4路缺墨报警器、独立供墨板等。
产品适用于理光喷头,精工喷头,京瓷喷头,爱普生喷头,东芝喷头,赛尔喷头,武藤喷头,北极星喷头,佳能喷头,柯尼卡喷头等类型,墨盒系统具有一拖一、一拖二、一拖四、二拖四喷头等功能,墨盒规格有1倍墨盒、1.5倍墨盒、2倍墨盒、3倍墨盒等规格,支持定制。
UV平板机 卷材机 喷绘机 UV喷码机 PCB喷墨机 数码印花纺织机 瓦楞包装机二级墨盒相关设备配件。

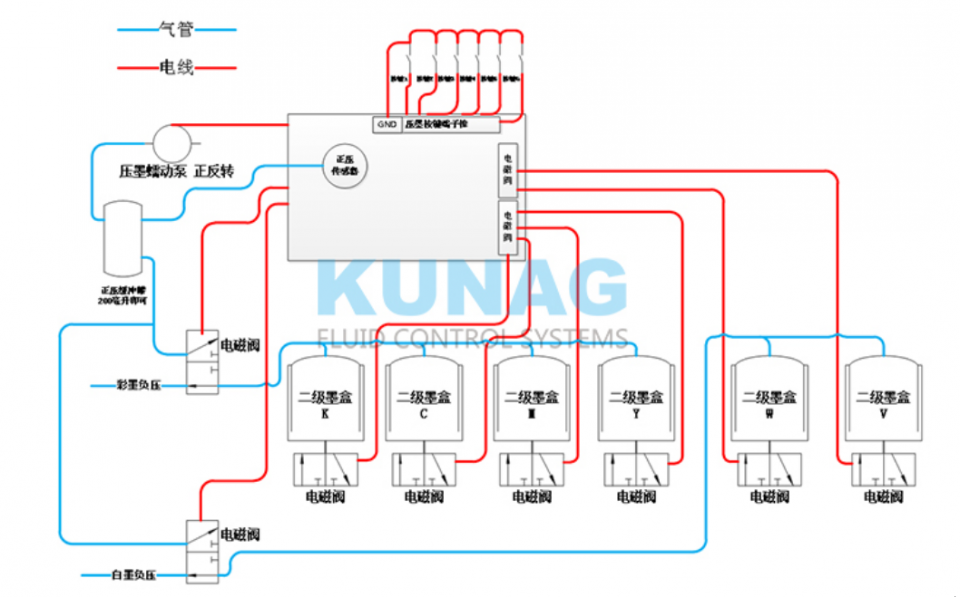

流程图
上面的图例中,是基于目前比较流行的的6色UV打印机的墨路原理进行设计的,在目前流行的6色UV打印机中,使用2路负压,彩墨用1路负压,白墨与光油用1路负压。本套系统,小的控制板,加一个蠕动泵,两个正负压切换电磁阀,一个小的空气缓冲瓶,全部放置在喷头小车上,在喷头小车上放置6个按键,就可以实现每个颜色单独压墨的功能。

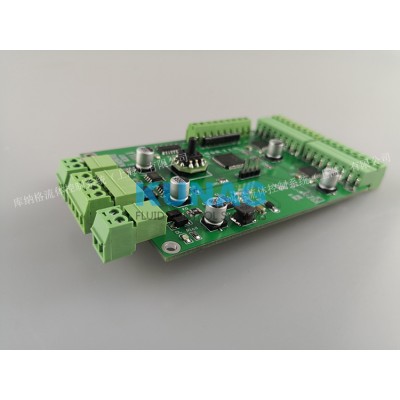

    在控制板上,上端首先接了6个按键开关,以控制具体要对哪一路喷头进行压墨。然后一个小的空气缓冲瓶,分出来三路气管,第1路连蠕动泵,接受抽气或者打气。第2路连气压传感器。第3路经过2个两位三通电磁阀,与负压气管相连。平时工作时,两位三通电磁阀接负压,压墨时,电磁阀启动,将负压切换到正压。然后控制板上的电磁阀端子,分别连接6个墨盒下端的电磁阀,平时工作时,所有电磁阀启动,并且使用较低的电压维持电磁阀开启,当压墨时,压墨的那1路电磁阀还是启动,其余的电磁阀则关闭,这样,即使所有的二级墨盒中,都有正压,也只能是要压墨的那1路可以将墨水压出来,其他的喷头由于电磁阀关闭,而不能将墨水压出来。
第一路~第八路电磁阀:端子共有两组,每组接4个电磁阀,正负极接线均单独接线,接二级墨盒下端的电磁阀。只要电磁阀接好,卡板供电后,电磁阀启动1秒后,即进入降压输出模式(电压设置见后面的参数设置说明),板卡即可正常使用。如果不需要分色压墨,接线完成,就可以使用了。
第一路~第八路压墨按键:本组端子,用于需要压墨时,接压墨控制按键,一共9个接口,最左侧的端口是电源的GND端,其余8个,是开关按键的接线。不论用几个开关按键,开关的一端全部并联后接入电源GND端,另外一端接入其他端子孔。最多接8路按键,也就是本板卡最多支持8个通道的单独压墨。
压墨蠕动泵:该端子,用于连接产生压墨气压的蠕动泵,由于蠕动正反转时,可以产生正压与负压,因此本板卡控制压墨时,先由负压变正压压墨,压墨完成后再变负压,然后切换到墨路工作负压,实现平滑切换。
两路压墨切换电磁阀:由于正常的墨路工作时,在二级墨盒中是负压,而压墨使用正压,而正压与负压是由两个不同的控制单元产生,因此需要切换,使用两位三通电磁阀(气阀)进行切换,这两个端子就是接切换电磁阀的。
压墨正压传感器:压墨时,需要控制压墨压力,压墨压力的反馈,由该传感器负责,当压力达到或者超过设定压力时,会暂停压墨蠕动泵的打气工作。以保护喷头,避免压力过大损伤喷头。

提供整套墨路系统解决方案
