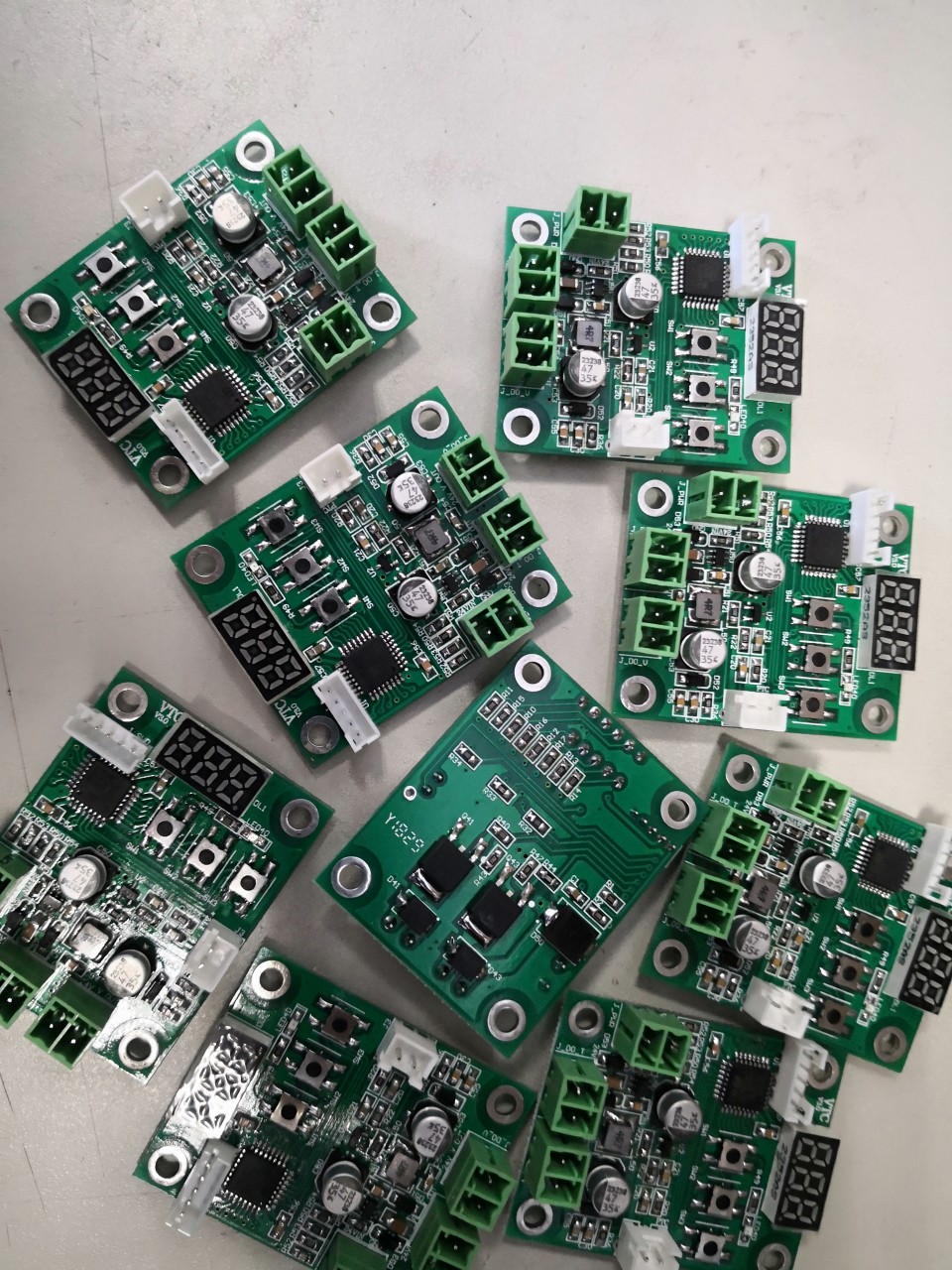

二级墨瓶 墨盒温控加热电磁阀降压集成板芯片 板卡



     1.设定界面

a)在运行界面下按“设定”按键进入本界面。

b)此时设置指示灯快速闪烁，关闭所有输出。

c)此时 LED上显示的是当前温度设定值。 d)按上、下键来设定温度值。

e)温度值上限 70度，下限 20度。 f)设定好的温度掉电不消失，下次开机仍然使用该温度。

g)再次按下“设定”按键进入运行界面。此时会将会保存刚才设定好的温度。

2.运行界面

a)上电后直接进入本界面。

b)此时指示灯的状态表示是否在加热。

c)LED显示当前温度值。

d)如果当前温度低于设定温度，控制加热器工作，指示灯常亮。

e)当前温度大于等于设定温度，关闭加热器和指示灯。

f)本控制有 2度的滞回窗口。

举例：设定温度 50度，当前温度 30度。则加热器工作——>温度上升——>当温度升高到 51度时加热器停止——>温度下降——>当温度低于 49度时加热器继续工作。

3.报警

a)实际温度大于设定温度 5度会触发报警。

b)此时指示灯一长一短闪烁。

c)报警有 2度的滞回窗口。

4.报警

        24V打开电磁阀，并维持这个电压 3秒钟。

        10V供电，维持电磁阀打开状态，防止电磁阀过热。

Part4：注意事项

1       12V系统，请用户确保电磁阀和加热片和输入电压一致。

2       调试接口与用户使用无关。

3       本系统有输入反接保护，即使 24V接反了也不会烧，只是没有反应。
