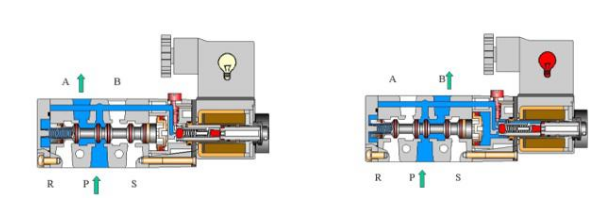

滑柱式电磁阀也分为两种，其根据先导气体的来源分为 内先导电磁阀 和 外先导电磁阀；以两位五通单电控内先导式电磁阀为例，我们先来讲解一下内先导滑柱式电磁阀的原理：
P 口进气口 A B 口为工作口
R S口为排气口；
①P口入口进气，在弹簧力的作用下，阀芯居于右侧，默认A口出气，P口气体经内部气体通道流至引导本体火山口处，被止泻垫封住，当线圈通电时，电生磁，在磁场的作用下，动铁芯与静铁芯吸合使火山口开放，先导气体释放，来推阀芯，阀芯克服弹簧力左移，阀芯切换，A口出气变为B口出气；断电，磁场消失，动铁芯在弹簧力的作用下复位，封死火山口，之前被释放的气体通过线圈螺帽溢流孔泄掉；
②P口压力至少1.5Bar，若使用压力过低，阀芯会存在推不动可能性，若低压或者负压使用，产品将无法使用
再来说下外先导滑柱式电磁阀的原理：

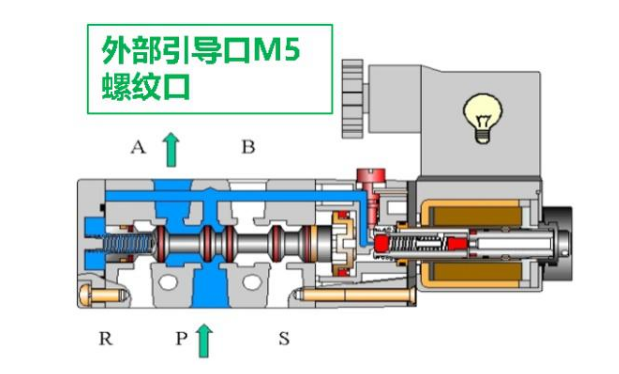

外部先导式电磁阀，先导气体不从P口引入，而是从单独的M5螺纹口引入，此引导口进气压力必须高于0.15MPa，且需要一直存在的，以便电磁阀能够正常切换换向，外部先导滑柱式电磁阀不限定入口，工作口，排气口，按照机能符号标识都可正常工作
这里说一下滑柱式电磁阀使用注意事项：
① 若进气P口压力过低或者用阀来控制真空气体的通断，可以选择外部引导滑柱式阀产品，前提是现场有正压（超过1.5Bar）的压力，若没有正压气源，必须选择直动式阀产品控制，即所谓的零压力启动产品；
②外部引导阀外观和常规内先导电磁阀外观区别在于外引导电磁阀本体上有M5螺纹孔，需要补充订购 M5快插接头；
